カーナビ装着

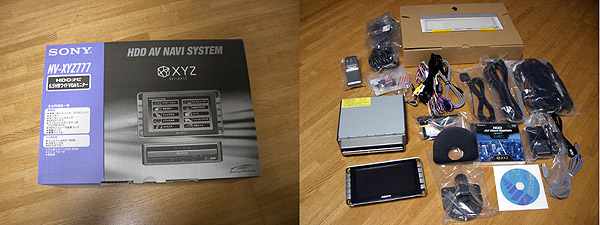

ナビをネットにてソニーのＸＹＺを購入しました。
今回も自分で車に取り付けます。本体をリアに設置するつもりなので
本体購入時に５メートルのディスプレイケーブルも同時に購入。
リモコンはサービスでついてきました。

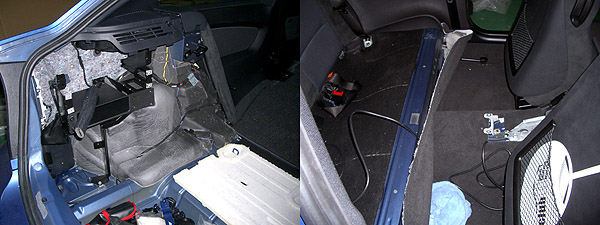

リアのトランク左横にある純正チェンジャーの収納場所に本体を収納つもりなので
トランクの内装を剥がします。またダッシュボードからの配線を通すために
リアシートを外しセンターコンソールも外します。

トランクの内装を剥がしてみると取り付け部分がＤＩＮ規格じゃありませんでした。
また配線をあたってみましたがＡＣＣと車速パルスはトランクからは見つからなかったので
ディスプレイケーブル、ＧＰＳケーブルと共に前方から引いてくることにします。

また今回のナビをミュジックサーバーとしても使用するつもりなので、以前に装着した、
純正デッキへの外部入力をオーディオ延長ケーブルを使ってナビ本体まで延長しました。

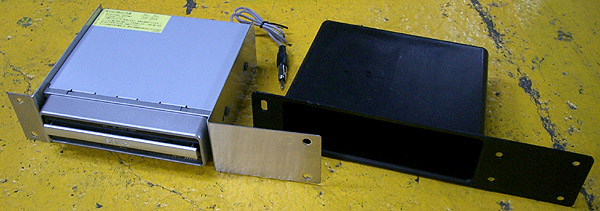

取り付け部分がＤＩＮ規格じゃありませんでしたのでまた金具を特注で製作。
今回は塗装いらずのステンレス。ヘアライン仕上げです。
（右が元から入っている小物入れ）

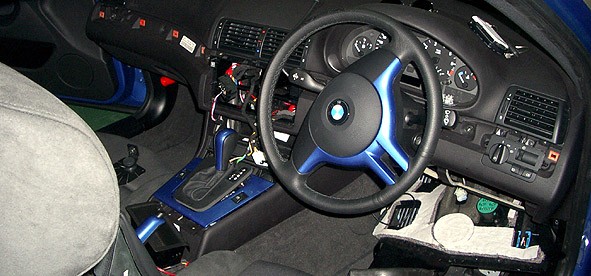

ダッシュボード周りもできるだけバラします。ＡＣＣはＣＤデッキ裏から。
車速パルスはエアコンコントローラー裏の「白黒」のラインから引き出します。

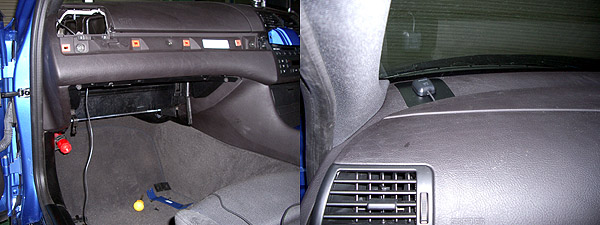

ＧＰＳアンテナはダッシュボード上の左側です。
ケーブルは左エアコン通風口を外してその中を通し内部を通って後ろに配線します。

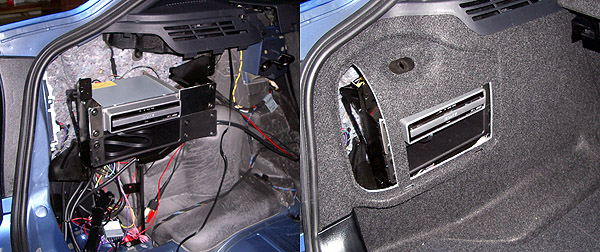

全ての配線をトランク左側に集め本体に配線し、本体を特注金具を使い固定。
このナビには外部入力があるので結線をして下段の小物入れに収納しました。
右が本体装着後に内装を戻した画像。

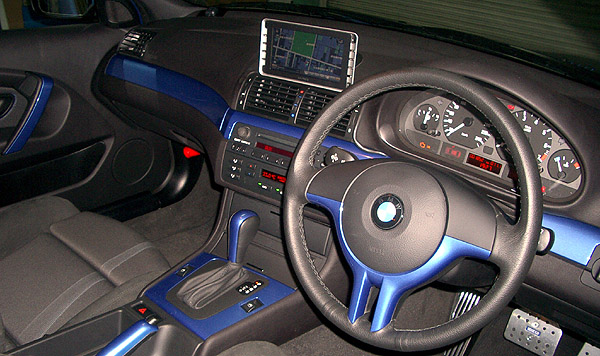

ディスプレイをダッシュボードに設置。ケーブルはインテリアトリムの裏側に隠れている
配線用と思われる開孔から引き出し、インテリアトリム自体を少し削って外に出しました。
とりあえずコレで設置完了です。

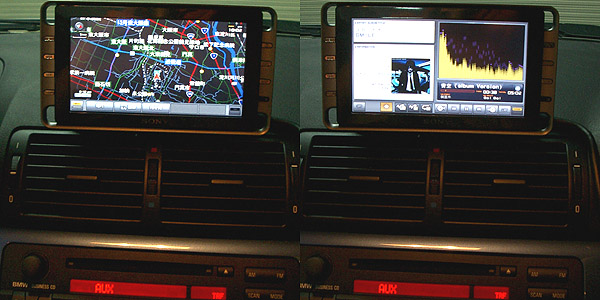

左はナビの画面（時間が遅いので夜の表示になってます。）
右は音楽を流している画面です。ＣＤのジャケットも登録できます。
ナビの案内音声はモニター裏側のスピーカーから聞こえ、
音楽とテレビの音声は外部入力を使って車のスピーカーから聞こえます。
ＨＤＤにかなりの容量があり、今後ＣＤを車に持ち込まなくてもよくなります。
ｉｐｏｄ　ｍｉｎｉは早くも引退です（笑）
