　ラゲッジルームライトのＬＥＤ化

２００６年４月２８日

ルームライトに続いてラゲッジルームライトもＬＥＤ化してみました。
本体の取り外しは横からマイナスドライバーを突っ込んでコジればとれます。
そしてコードはコネクターになってますので抜き取るだけです。

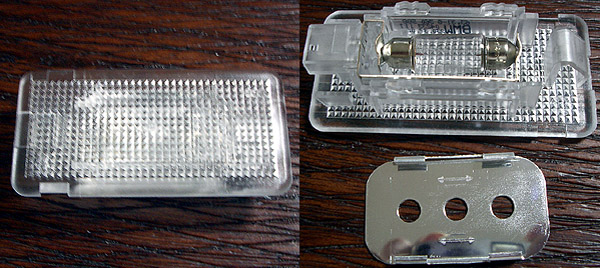

左の画像が取り外したライトの正面。右の画像は裏側で裏面の金属パネルを外したところ。
このパネルはスライドさせて外します。今回は本体側は加工無しで取り付けます。
（加工してもスペース的にもあまり変わりないので）

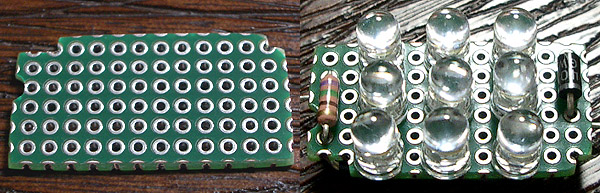

そして内部のスペースに合わせてユニバーサル基盤を加工。少しカジリが必要でした。
右がＬＥＤ実装した後。ＬＥＤは９個と抵抗、整流ダイオードを使用して組みました。
そして本体側の電球を固定していた接点の金具２つにプラスとマイナスの接点を半田付けして完了。

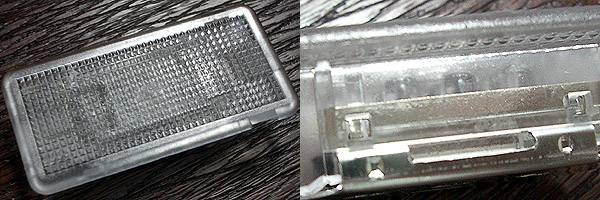

左が組み込んだ図。今回もまたユニバーサル基盤のグリーンは殆ど見えません。
右の画像は横から見た画像ですが、こちらからも基盤は殆ど見えません。

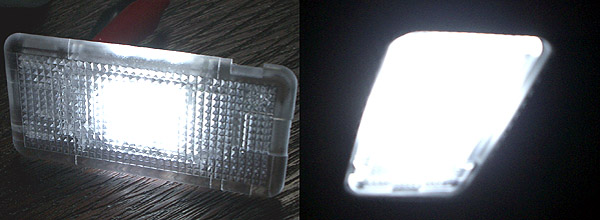

今回も装着前に電池１２Ｖで試しに点灯。以前の電球よりもかなり明るく、青白いです。
右の画像は車に実装しての点灯ですが、殆ど分からない分からないですねぇ。
でも以前より明るく、また青白くて良い感じです。
